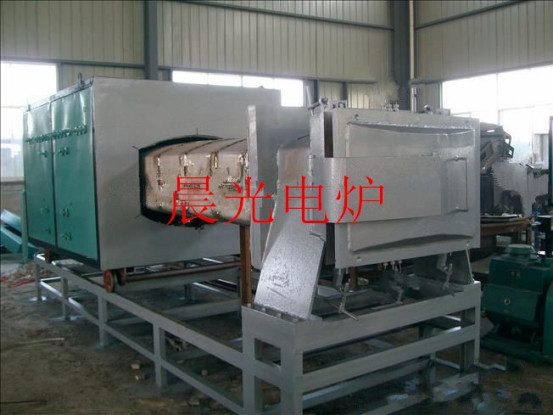

一、設備簡介
    本設備是電工行業電磁材料、有色金屬等退火理想設備，特別適合硅鋼片的退火。退火性能卓越，較井式退火爐節能?？刂凭雀?，所有溫度、真空度等參數隨機顯示，退火過程自動運行，模擬屏顯示各種運行狀態，有紙記錄儀記錄退火過程。
二、設備技術參數
 設備總功率：約180KW
 設備最高工作溫度：900C°
                溫度控制精度：±1C°
                冷態極限真空：20Pa
                空載泄漏率：50Pa.L/S
                控溫方式：晶閘管智能調節
                操作方式：自動/手動
三、設備組成
本設備由退火爐體、真空系統、充氣系統、水冷系統、加熱系統、氣動系統以及電氣控制系統組成：
?         退火爐體---本爐型為臥式方形結構，由爐體、爐門、加熱室、冷卻系統以及附屬器件組成，爐體外圍槽鋼加強，內部通循環水形成保護水套，爐門為夾層水冷形式 。
?         真空系統---該系統由ZX-70旋片泵以及ZJY-300A羅茨泵組成，系統配置DN150高真空氣動擋板閥作為主抽閥，電阻真空計控制及顯示真空度，并設有電磁帶充氣閥，防震電接點真空表 。
?         充氣系統---該系統由氣動球閥的開與關來實現向爐內充氣，由控制系統實現充氣量 。
?         水冷系統---該系統由集中水泵供給爐體以及各需要循環水系統。
?         加熱系統---該系統由主整流變壓器、三組低壓鎳鉻加熱帶、三組測溫以及智能溫控系統組成，實際溫控運行曲線與用戶設定曲線偏差極小。
?         氣動系統---該系統由壓縮空氣站提供氣源，氣動閥門由控制系統控制閥門開關 。
?         電控系統---該系統由日本三菱PLC作為控制中心，控制面板上設有運行模擬屏，三組溫控顯示，真空度顯示，操作旋扭等，設有自動及手動兩種操作模式，自動運行時，操作簡單可靠，顯示直觀，自動記錄運行過程。
